疏水阀，作为一种用于蒸汽系统中排放凝结水的设备，其结构原理及安装使用至关重要。

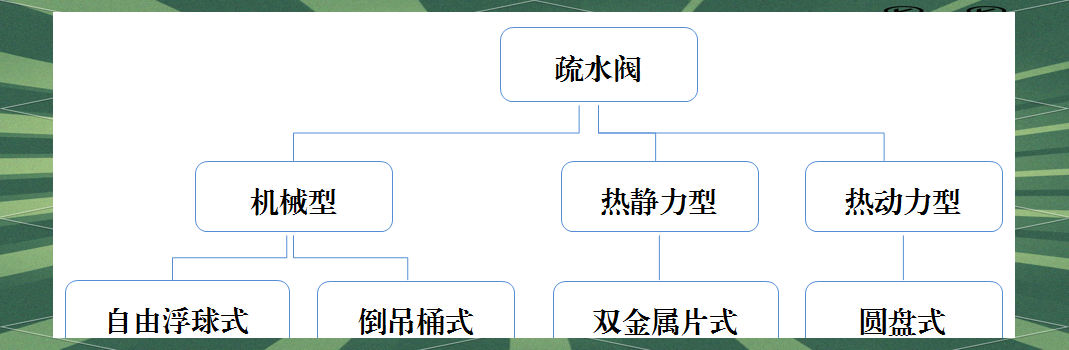

疏水阀，亦被称为疏水器，其核心功能在于清除蒸汽系统管道中因热损失而产生的冷凝水、空气以及二氧化碳气体。更重要的是，它能够自动且最大限度地预防蒸汽的泄露。依据其独特的结构原理和使用性能，疏水阀可分为机械型、热静力型以及热动力型三大类。

3088

机械型疏水阀
机械型疏水阀，又被称为浮子型疏水阀，其工作原理是利用凝结水与蒸汽之间的密度差异。当凝结水的液位发生变化时，浮子会相应地升降，从而带动阀瓣的开启或关闭，实现阻汽与排水的功能。这种疏水阀的过冷度较小，因此其性能不受工作压力和温度变化的影响，能够做到有水即排，确保加热设备内无积水，从而实现最佳的换热效率。正因如此，机械型疏水阀在生产加热设备的排水系统中得到了广泛应用。
机械型疏水阀有多种类型，包括自由浮球式、自由半浮球式、杠杆浮球式以及倒吊桶式等。接下来，我们将逐一详细介绍这些常见的机械型疏水阀类型。

3088

自由浮球式

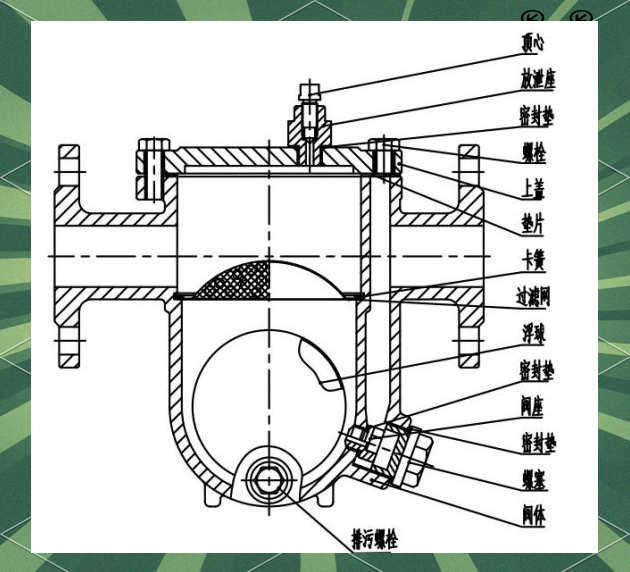

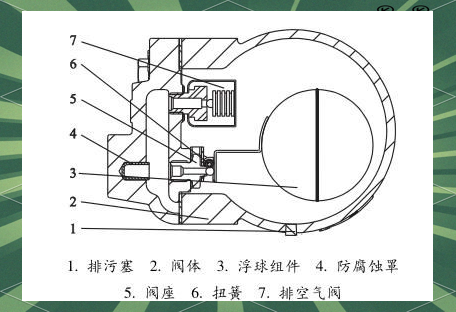

自由浮球式疏水阀的设计相当简洁，其核心部件是一个经过精细研磨的不锈钢空心浮球，该浮球既作为浮子使用，又担任启闭件的角色，且无其他易损件，因此具有极长的使用寿命。此外，该疏水阀内部还配备了Y系列自动排空气装置，使得阀门的反应变得异常灵敏，非常适合用于蒸汽加热器中凝结水的排放工作。
工艺设备启动初期，管道内的空气会通过Y系列自动排空气装置被排出。随后，低温凝结水进入疏水阀，随着液位的上升，浮球也随之上升，进而开启阀门，使凝结水能够迅速排出。此时，蒸汽得以快速进入设备，从而加速设备的升温。当温度升高到一定程度时，Y系列自动排空气装置的感温液体膨胀，进而关闭排空气装置。至此，疏水阀便开始其正常工作，浮球会随凝结水液位的升降而升降，有效地阻汽并排水。值得一提的是，自由浮球式疏水阀的阀座始终处于液位以下，从而形成水封，确保无蒸汽泄漏，达到节能的效果。该疏水阀在最小工作压力为0.01Mpa的条件下即可工作，且在0.01Mpa至最高使用压力的范围内，均能稳定连续排水，不受温度和工作压力波动的影响。此外，它还能排放饱和温度的凝结水，最小过冷度为0℃，确保加热设备内无积水残留，从而实现最佳换热效率。正因为这些卓越的性能，自由浮球式疏水阀在石油、化工、印染、制药、造纸、食品等工业领域得到了广泛的应用，尤其适用于工业蒸汽加热设备、大型换热器、干燥器、夹套罐等冷凝水排放量大的场所。

3088

自由半浮球式疏水阀
自由半浮球式疏水阀以其独特的设计脱颖而出，其中唯一的活动部件是一个半浮球式的球桶，其开口朝下，同时担任启闭件与密封件的重要角色。整个球面都能作为密封面，从而确保了其出色的使用寿命，能够抵御水击，且无易损件，故障率极低，耐用性极强，蒸汽泄漏问题得以根本解决。此外，该疏水阀的背压率超过80%，能够有效排放饱和温度的凝结水，最小过冷度达到0℃，确保加热设备内无积水残留，进而实现最佳的换热效率。
当装置启动时，管道内的空气和低温凝结水通过发射管进入疏水阀。此时，阀内的双金属片排空元件会推动球桶打开，使阀门开启，从而迅速排出空气和凝结水。随着蒸汽进入球桶，球桶受到向上的浮力，同时阀内温度上升导致双金属片排空元件收缩，使球桶向阀口漂移并关闭阀门。当球桶内的蒸汽冷凝成凝结水时，球桶失去浮力并下沉，阀门再次开启以排出凝结水。这一过程会随着蒸汽的再次进入而重复，实现间断与连续的工作模式。

3088

杠杆浮球式疏水阀

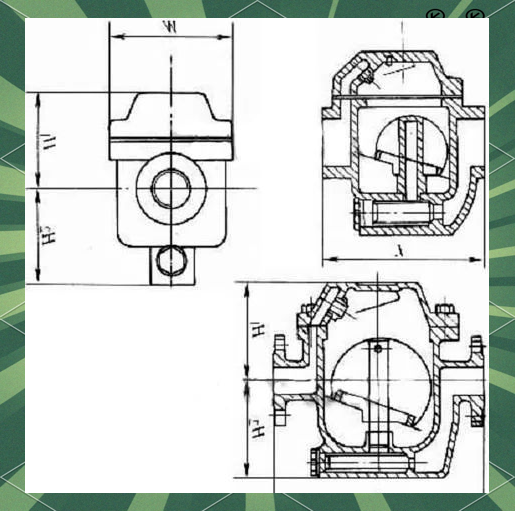

杠杆浮球式疏水阀的核心特点与自由浮球式相似，其内部构造则巧妙地运用了浮球与杠杆的组合，通过阀芯的联动来控制阀门的开闭，响应凝结水液位的升降。此外，该疏水阀通过双阀座设计，显著提升了凝结水的排放量，实现小体积与大排量的完美结合，最大疏水量高达100吨/小时，成为大型加热设备疏水的理想选择。

3088

倒吊桶式疏水阀

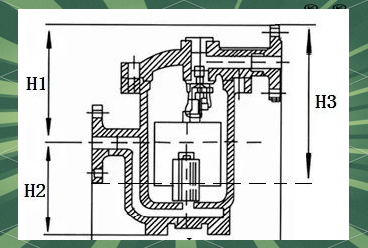

倒吊桶式疏水阀的内部构造以倒吊桶为核心，其开口向下，通过杠杆与阀芯的联动来控制阀门的开闭。这种疏水阀不仅具备排放空气的能力，还具有良好的抗污性能，不怕水击，且过冷度小，漏汽率低于3%，最大背压率达到75%。然而，由于连接件较多，其灵敏度相较于自由浮球式疏水阀稍显不足。此外，当工作压差小于0.1MPA时，由于倒吊桶式疏水阀是依赖蒸汽向上浮力来关闭阀门，因此可能不太适用。
当装置启动之初，管道中的空气和低温凝结水随之进入疏水阀。此时，倒吊桶因自身重力而下落，通过其连接的杠杆驱动阀芯，使阀门开启，从而迅速排出这些杂质。随后，当蒸汽进入倒吊桶，其内部的蒸汽产生向上的浮力，推动倒吊桶上升。这一动作再次通过杠杆带动阀芯，使阀门关闭。值得注意的是，倒吊桶上设有一个小孔，部分蒸汽会通过此孔排出，而另一部分则凝结成水。由于失去浮力，倒吊桶再次依靠自身重力下沉，这一过程周而复始，实现了间断排水的功能。

3088

热静力型疏水阀
热静力型疏水阀，一种通过蒸汽与凝结水的温差来驱动的装置。这种疏水阀的感温元件会因温差而变形或膨胀，进而带动阀芯的启闭。其过冷度通常设定在15度到40度之间，能够有效利用凝结水中的显热。阀前始终保持高温凝结水状态，无蒸汽泄漏，节能效果显著。在蒸汽管道、伴热管线、小型加热设备以及采暖设备等场合，它都是理想的选择。此外，热静力型疏水阀还包含膜盒式、波纹管式、双金属片式等多种类型，接下来我们将逐一进行详细介绍。

3088

膜盒式疏水阀

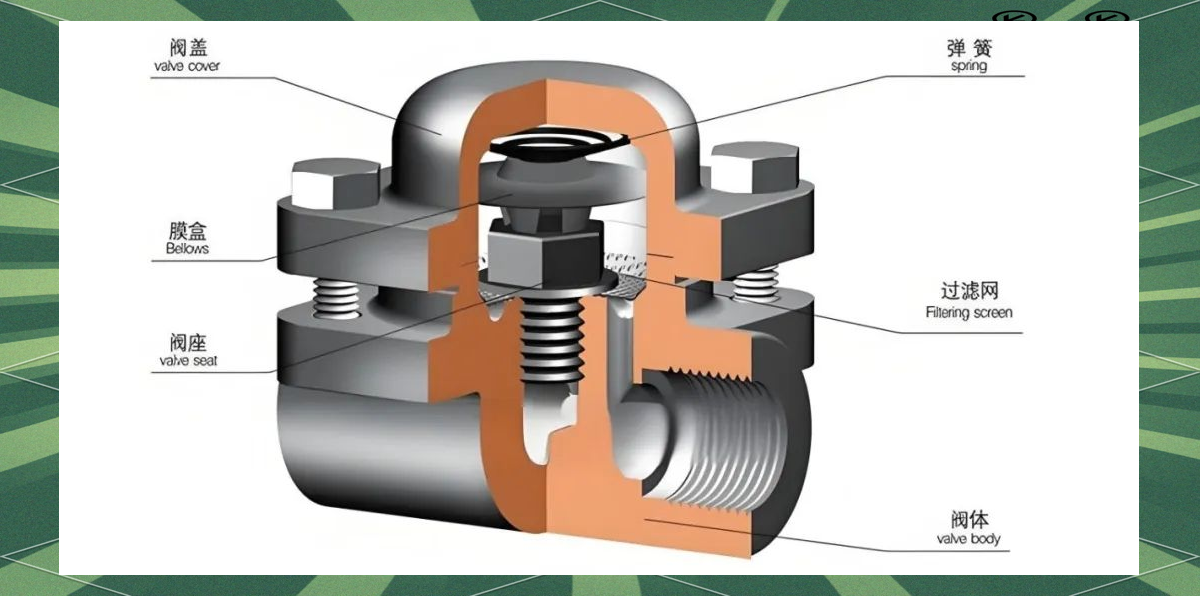

膜盒式疏水阀，又称平衡式疏水阀，其核心动作元件是金属膜盒。该膜盒内注入了一种汽化温度低于水饱和温度的液体，提供两种开阀温度选择：低于饱和温度15℃或30℃。这种疏水阀反应极为灵敏，耐冻性能出色，体型紧凑，且安装位置无特别要求。
膜盒式蒸汽疏水阀具备诸多优点，包括自动排空气功能、小巧的体积、出色的耐冻性能，以及灵活的安装位置选择。其维护简便，允许在管线上进行检修和零件更换。此外，该疏水阀还具有高背压率，坚固的膜盒设计，确保了长久的使用寿命。因此，膜盒式蒸汽疏水阀在蒸汽主管线、蒸汽伴热管网、仪表伴热以及小型加热设备的阻汽排水方面均表现出色，应用范围广泛。

3088

波纹管式疏水阀

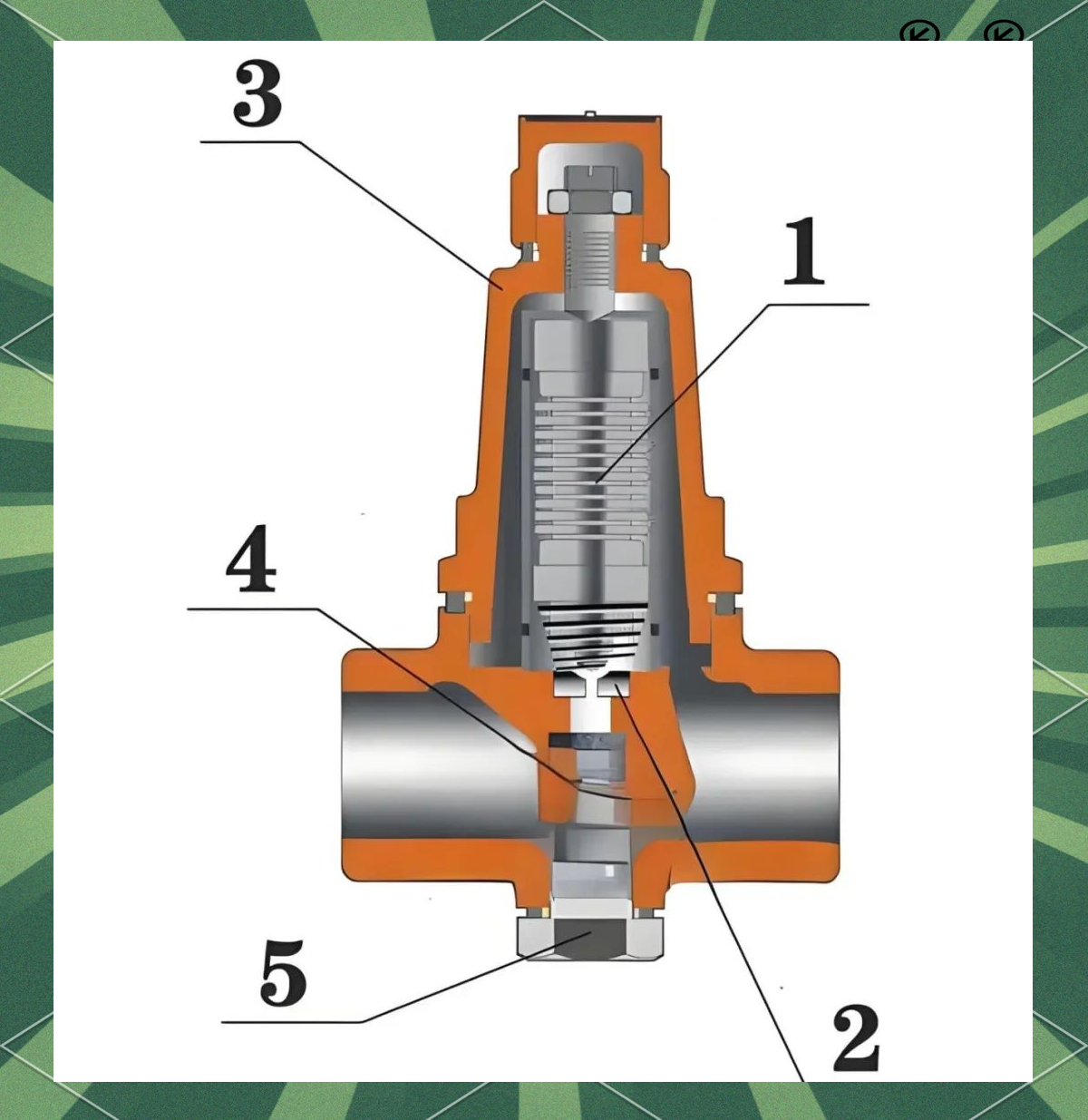

波纹管式疏水阀的阀芯内嵌有一个不锈钢波纹管，其中充有一种汽化温度低于水饱和温度的液体。这种设计使得阀门能够根据蒸汽温度的变化来自动调节开关状态。此外，该阀还配备了一个调整螺栓，以便用户根据实际需求来设定使用温度。通常，其过冷度调整范围控制在饱和温度的15℃至40℃以内。该疏水阀具有较高的背压率，达到70%以上，且具备良好的耐冻性能。其小巧的体积和灵活的安装位置选择，以及能够排放不凝结气体的能力，都使得其使用寿命得以延长。
装置启动时，管道中会产生冷却凝结水。此时，波纹管内的液体处于冷凝状态，使得阀芯在弹簧的作用下保持开启状态。随着冷凝水温度的逐渐升高，波纹管内的充液开始蒸发并膨胀，导致内压上升和波纹管的变形伸长。这一变化会推动阀芯向关闭方向移动。在冷凝水达到饱和温度之前，疏水阀便会开始关闭，从而实现对蒸汽温度变化的跟随控制，达到阻汽排水的目的。

3088

双金属片式疏水阀

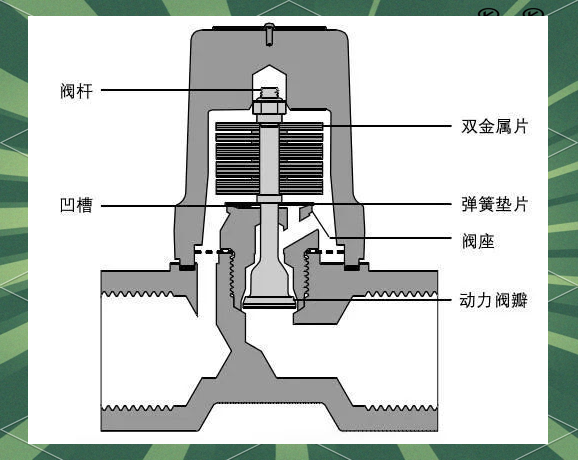

双金属片疏水阀的核心部件是双金属片感温元件，它能够随着蒸汽温度的升降而发生变形，进而推动阀芯开启或关闭阀门。该阀还配备了调整螺栓，使得用户可以根据实际需求来调节使用温度。其过冷度调整范围通常低于饱和温度15℃-30℃，背压率则高于70%。此外，双金属片式疏水阀还能有效排放不凝结气体，耐冻、体积小，并能抵御水击和高压。不过，需要注意的是，双金属片可能会产生疲劳性，因此需要定期进行调整。
在装置启动初期，管道中存在低温冷凝水，此时双金属片处于平展状态，阀芯在弹簧的作用下将阀门打开。随着冷凝水温度的逐渐上升，双金属片感温元件开始发生弯曲变形，从而推动阀芯向关闭位置移动。在冷凝水未达到饱和温度之前，疏水阀便已开始执行关闭动作。
